渠道用闸门、渠道用铸铁闸门优质供应商

渠道用闸门、渠道用铸铁闸门优质供应商
供应数量:
127
发布日期:
2019/5/19
有效日期:
2020/5/19
原 产 地:
河北省新河县
已获点击:
127
产品报价:
  [详细资料]

渠道用闸门订货须知:
     1、产品名称与型号铸铁镶铜圆闸门口径铸铁镶铜圆闸门材质及丝杆长度(闸门中心到启闭机高度)以便我们的为您正确选型。
     2、若已经由设计单位选定的铸铁镶铜圆闸门型号,请按铸铁镶铜圆闸门型号直接向我司销售部订购。
     3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的世诚水工专家为您审核把关。

渠道用闸门工作原理:

闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件,同时也是闸板上下运动的滑道。渠道用闸门铸铁闸门由启闭机带动螺母转动启闭,在梯形螺纹作用下使丝杆带动闸门门体上下运行, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工。刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。

渠道用闸门结构特点:

      渠道用铸铁闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门,铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。

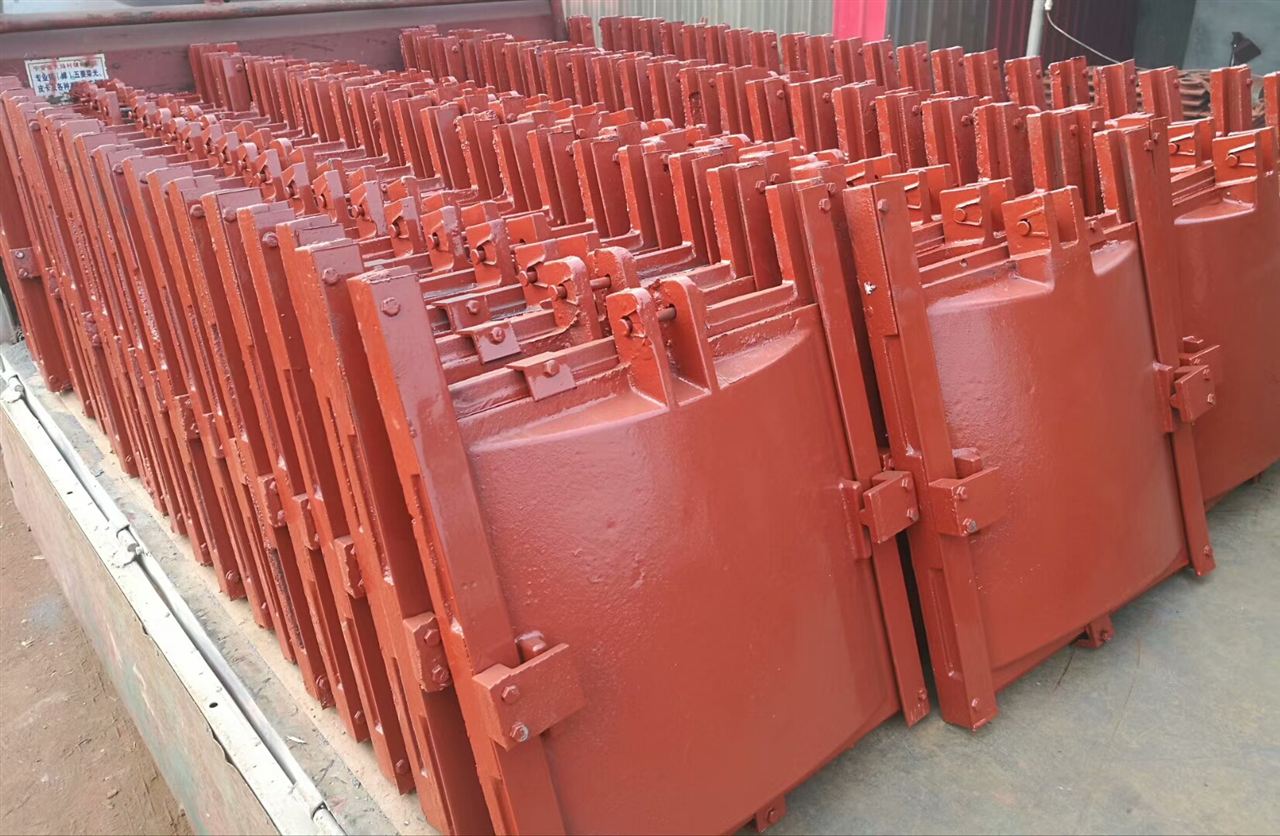

渠道用闸门

渠道用闸门技术性能说明

 1、渠道用闸门的设计、制造、检验和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。
2、闸门为下开式明杆铸铁镶铜闸门,其向上为关,向下为开。闸门附壁式安装,闸门门框通过混凝土二次浇灌固定,方便、可靠。
3、渠道用闸门铸件经时效处理,消除铸件的内应力,稳定组织结构,改善铸件的机械性能,保证闸门在运输和安装过程中不变形。
4、渠道用闸门在设计时保证闸板、闸框在正常厚度基础上留有2mm的腐蚀裕度,确保闸门使用寿命长。
5、闸板、闸框的设计按最大工作水头,其拉伸、压缩和剪切强度的安全系数大于5, 挠度确保小于构件长度的1/1500 。
6、导轨按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数大于5。中小口径闸门的导轨与门框浇注成一体,大口径闸门的导轨左右
对称布置用螺栓及定位销与门框二侧端部连接,保证受力后不断裂与脱落。
7、渠道用闸门、闸板上端的吊耳与闸板相连。中小口径闸门的吊耳与门板浇注成一体,大口径闸门的吊耳用螺栓及定位销与门板连接,吊耳的受力点位于闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数大于5,吊耳厚度设计比国家标准规定的厚度大,能保证受力后不断裂与拉脱。吊耳与丝杆通过销轴连接,增大销轴直径确保销轴受力后不变形。
8、渠道用闸门、闸门密封座采用铜合金密封条精密加工而成,密封座板厚为10mm,密封工作表面无划痕、裂纹和气孔等缺陷。
9、经过精密加工和组装,闸框密封面与闸板密封面间隙小于0。1mm。闸板与闸框导向槽的间隙小于 1。6mm。
10、良好的产品质量能保证闸门在最大工作水头时,正向密封泄漏量≤0.7L/min.m,反向密封泄漏量≤1.25L/min.m (密封长度)。
11、闸杆采用不锈钢制成,闸杆的设计按最大工作开闭力,其拉伸压缩和剪切强度的安全系数大于2。闸杆的传动螺纹设计为梯形螺纹,传动灵活可靠。当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时要设置轴导架来稳固螺杆的正常运行,轴导架距闸门吊耳距离大于闸门最大开启度。

 渠道用闸门主要零部件材质:

零部件名称

材质

材质标准

闸板

灰铸铁、球铁、不锈钢

GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

门框

灰铸铁、球铁、不锈钢

导轨

灰铸铁、球铁、不锈钢

密封面

锡青铜 天然橡胶

GB1176-87 或GB12225-89

楔块

锡青铜、天然橡胶

传动螺杆

不锈钢

GB1220-84

吊块螺母

铝铁青铜ZCuA110Fe3

GB1176-87

紧固件

0Cr17Ni12Mo2、0Cr18Ni9Ti

GB1220-84

渠道用闸门结构:

渠道用闸门主要由闸框和闸板两大部分组成。闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件, 板面四周设铸铁边框梁 , 为提高闸板的强度 , 板面制成拱形, 拱的圆心角按 6 0 度设计,以降低其所受的水压力。为便于制造、 运输和安装 , 闸板可制成上下几部分 ,待到安装现场后再用螺栓连接组装成整体 ,连接处上下板设置法兰和筋板使其成为闸板的中间横梁, 以提高闸板的纵向刚度 , 在宽度方向设置纵向筋板 ,以提高其横向刚度,同时起到纵梁的作用。



渠道用闸门

渠道用闸门的安装步骤。
   1、渠道用铸铁闸门安装前用塞尺检查铸铁闸门的上、下密封面的间隙,一定要将间隙保持在0。1mm以内,如果间隙超标,可以在超标处的门框背面垫入合适的斜铁,顺便将地脚螺栓慢慢的旋松,直到间隙合格为止。

2、将闸门起吊到安装位置:用起重机起吊铸铁闸门时利用闸门的地脚螺栓孔起吊,尽量使门的门体和门框一起体起吊,当闸门的体积太大,或者因为现场位置无法进行整体起吊时,可以将门体与门框拆解后分别起吊,但保护好密封面。

3、浇灌混泥土:装铸铁闸门时,原有的水泥板会有损坏,所以在闸门四周的混凝土面板上用细砂浆混凝土进行二次浇灌,达到固定的目的。需要注意的是不得采用素混凝土,浇灌后要用振动泵捣固坚实。当二次浇灌混凝土完全凝固后,还应对固定螺母进行检查。渠道用闸门安装示意图
