泵站用铸铁闸门-世诚施工经典之作

泵站用铸铁闸门-世诚施工经典之作
供应数量:
48
发布日期:
2019/5/17
有效日期:
2020/5/17
原 产 地:
河北省新河县
已获点击:
48
产品报价:
  [详细资料]

泵站用铸铁闸门适用介质:水,河水,江水,海水,生活,工业污水

泵站用铸铁闸门

泵站用铸铁闸门查验规范
 泵站用铸铁闸门应契合本规范的要求,并依照规矩程序附和的图样和技能文件制作。
泵站用铸铁闸门铸件
1灰铸铁的机械功用应契合GB9439规矩。铸造铜合金的机械功用应契合GB?1176规矩。

2。铸铁件外表所附有的型砂、氧化皮、冒口、浇口和多肉等应铲除洁净。

3、首要铸铁件(如门框、门板和导轨)应时效处理。

4、铸件不容许有裂缝、疏松和浇短少等缺点。如有气孔、缩孔和渣眼等缺点时应补焊与修整,但有必要确保铸件质量。

5、泵站用铸铁闸门铸件的铸造过失应契合GB6414规矩。

泵站用铸铁闸门
 泵站用铸铁闸门首要构件门板
1、门板应全体铸造,闸孔在400mm及其以上时应设置加强肋。
2、门板应按作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。
3、门板的厚度应在核算厚度上增加2mm的腐蚀裕量。
4、闸孔规范在600mm及其以上时,门板的上端应设置设备用吊环或吊孔。

 泵站用铸铁闸门门框
1、门框应全体铸造,在作业水头下,其拉伸、紧缩和剪切强度的安全系数不小于5。
2、门框的厚度应在核算厚度上增加2mm的腐蚀裕量。
3、关于墙管联接式圆闸口,其门框法兰的联接规范应契合GB4216.2的规矩,法兰螺栓孔应在笔直中心线的二侧对称均布。
4、法兰螺栓孔d0的轴线相关于法兰的孔轴线的方位度公役Φt应契合表1的.

5、墙管式闸口与墙管联接之间应设有止水垫片,其垫片应契合GB4216.9及GB4216.10规矩。
6、墙式闸口与墙面接合的门框外表,应坚持平坦。
7、门框(含导轨)的任一外侧应机加工一条与导轨平行且贯穿的垂线作设备闸口基准。

泵站用铸铁闸门导轨
1、导轨应按最大作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5。在门板翻开到方位时,其导轨的顶端应高于门板的水平中心线。

2、导轨可用螺栓(螺钉)与门框相接,或与门框全体铸造。
泵站用铸铁闸门密封座
1、密封座应别离置于经机加工的门框和门板的相应方位上,用与密封座相同资料制作的沉头螺钉紧固。在启闭门板进程中,不能变形和松动,螺钉头部与密封座作业面一同精加工,其外表粗糙度不大于3.2μm。密封座作业外表不得有划痕、裂缝和气孔等缺点。

2、密封座的板厚,应契合表2规矩。
3、吊耳或吊块螺母。
4、门板的上端应设吊耳或吊块螺母,以与门杆联接。吊耳或吊块螺母的受力点尽量挨近门板的重心垂线。在作业水头启闭时,其拉伸、紧缩和剪切强度和安全系数不小于5吊耳可与门板全体铸造或用螺栓(螺钉)与门板联接。

泵站用铸铁闸门结构

泵站用铸铁闸门孔口规范
 板厚≤700≥6>700-1100?≥8>1100-2000≥12>2000-3000≥14
注:矩形闸门的密封座厚度以闸孔的长边规范为准。
 吊块螺母与门板的联接结构,应能避免吊块在门板的螺母匣中翻滚,关于明杆式闸门,吊块螺母为一般螺纹,可用销或螺钉固定,关于暗杆式闸口,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。
 传动螺杆
 传动用螺杆应按最大作业翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数不小于5,螺杆的柔度不大于200。

泵站用铸铁闸门楔紧设备
1、在闸门二侧有必要设置可调度的楔紧设备。楔紧副(如楔块与楔块、楔块与偏疼销等)两楔紧面的外表粗糙度不大于3.2μm。2.7.2楔紧件用螺钉(螺柱)别离固定在门板及门框上。
2.销轴与螺钉、螺栓等紧固件
 悉数设备螺钉、螺栓、螺母、地脚螺栓和销轴等应按翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数应不小于5铸铁闸门设备进程详解

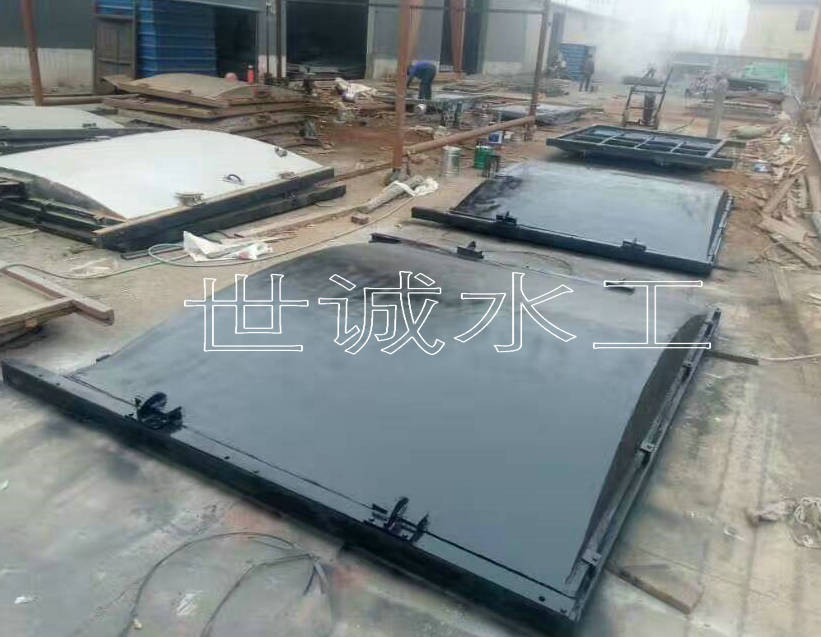

泵站用铸铁闸门安装现场

泵站用铸铁闸门用处及特征:

泵站用铸铁闸门防腐才调强,可在PH=6-8的流体酸碱中运用。

泵站用铸铁闸门结构合理,便于设备、操作简略活络,便于处理。

泵站用铸铁闸门主要适用正向受压止水,正常运用水头1-8m。依据用户需求可制作高水头闸口,正向规划水头可达50m,反向水头可达20m。
泵站用闸门封闭时设有锁紧,止动设备,在结构上选用机加工面硬止水,止水效果好,密封性极强,正常渗水量L≤1L/h·m。
泵站用铸铁闸门规范型号从0.2×0.2—6×6米。按闸口的结构办法分为:PZ型平面平板门和PGZ型平面拱形门,又可分为全体式和组装式两种办法。
泵站用铸铁闸门门体、门框由灰口铸铁(或球墨铸铁)制成,通过内应力消除,无变形。依据用户要求,止水面可选用镶铜或镶不锈钢等耐蚀资料精细加工制作。也可选用橡胶封水。

泵站用铸铁闸门产品阐明:
泵站用铸铁闸门上下框设有固定块,可避免闸板在运送吊装等进程中滑出,设备凝集后(运用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可建议。
泵站用铸铁闸门设备选用全体设备,将闸板与闸框的封水空位调到0.3mm以下后,进行二期浇注。在浇注混凝土时,有必要确保闸门闸框处于铅垂情况。流进闸板、闸框、楔铁、挡板空位中的灰浆有必要铲除,避免灰浆凝集后影响闸门启闭。
泵站用铸铁闸门启闭时,应留心闸板的上下极限方位,避免损坏闸口或启闭机。闸门在启闭进程中应查看闸口升降有无卡阻。
泵站用铸铁闸板与闸框为偶件协作,在多组运送和设备时,切勿切换

泵站用铸铁闸门

泵站用铸铁闸门产品分类

泵站用铸铁闸门Z;

门杆型号M(明杆式),A(暗杆式);

泵站用铸铁闸门安装型号Q(墙式),G(墙管式);

泵站用铸铁闸门闸孔形状Y(圆形),F(方形),J(矩形);

泵站用铸铁闸门闸孔规范。

泵站用铸铁闸门结构

1——楔紧设备;2——门框(含导轨);3——传动螺杆;4——吊耳;5——密封座;6——门应设置泵站用铸铁闸门用吊耳或吊孔。
泵站用铸铁闸门安装规范:

闸门总装后,应作恰当调整,并进行2~3次全启全闭操作,确保移动活络。当门板在全闭方位时,密封座处的空位不大于0。1mm。

门板与门框导向槽之间的前后总空位不大于1。6mm。

门板密封座下边际应高于门框密封座下边际,其相对方位应不大于2mm。当门板在全闭方位时,门板与门框的各楔紧面应一同互相楔紧。

 编制:新河县世诚水工机械厂
