回转式格栅清污机精良制作-价格实惠

回转式格栅清污机精良制作-价格实惠
供应数量:
48
发布日期:
2019/5/4
有效日期:
2020/5/4
原 产 地:
河北省新河县
已获点击:
48
产品报价:
  [详细资料]

回转式格栅清污机技术参数:

1.设备和耙齿规格
设备规格按机宽尺寸分GSLY300-3600型。机宽超过1800m,则做成并联机。耙齿栅隙分为1m、3m、5m、10m、20m、30m、40m、50m等各种规格,选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择,同时选配不同的材质。
2.回转式格栅清污机长短规格
设备标准沟深为1535m,可根据用户需要及使用实际情况任意加长。特殊规格另行设计。

回转式格栅清污机特点:

1、回转式格栅清污机优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作,设置了过载安全保护装置,在设备发生故障时,会自动停机,可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。

2、回转式格栅清污机可实现连续清污,全过水断面清污。齿耙线速度6米/分钟,回转式机械格栅清污机清污效率高、价格性价比高。栅体过梁支撑于混凝土基础之上,使回转式机械格栅清污机整机运行平稳,工作可靠。齿耙插入栅条一定深度,把附着在栅条上的污物带到清污机顶部,完成翻转卸污动作,保持过水断面清洁无污物。牵引链条一般为全不锈钢材质保证水下工作无锈蚀,免维护。

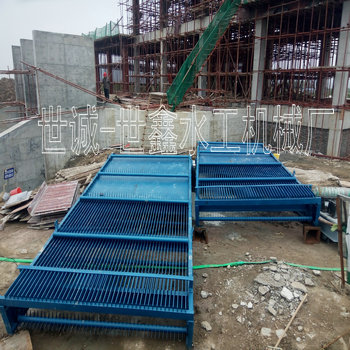

回转式格栅清污机安装现场

回转式格栅清污机工作原理

格栅清污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向回转运动。

耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的,也可以是间歇的。齿耙固定于链条上,链条沿导轨运行,齿耙从栅条的后部下行,从底部运行至栅条前部,从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处,卸入栅渣车中。  控制系统实行全自动控制,可根据时间自动起、停,发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。

回转式格栅清污机

回转式格栅清污机工作原理:

回转式格栅清污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

  1、回转式格栅清污机主要结构

(1) 格栅本体为整体式结构,在专用平台上组装、调试,空机试运行8小时方可出厂,确保组装质量,也可简化现场安装工作量。

(2) 本机在主栅条前加上一道活动的副栅,活动副栅的间距与主栅条一致,活动副栅的栅渣由长耙齿捞取,有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。

(3) 链条采用特制的宽链板不锈钢链条,链条的安全系数不小于6,并设有链轮张紧调节装置。在链槽中运转时,不需增加其他阻渣装置,即可有效防止栅渣缠入链槽,避免卡阻现象。

(4) 传动机构安装于机架顶部,采用卧式摆线针轮减速机,设过扭矩保护装置(剪切销),有效防止因超负荷对电机减速机造成损伤。并配置防护罩,拆装方便。

(5) 清污耙齿采用两种形式,一种为长耙,另一种为短耙。长耙捞渣量大,短耙捞耙干净彻底。

(6)本机设电器过载保护装置,当机械发生故障或超负荷时会自动停机并发出报警,该系统动作灵敏
可靠。

回转式格栅清污机

回转式格栅清污机安装注意事项:

1 施工前,技术人员需向施工班组进行技术交底,施工班组在施工前必须认真看图,阅读图纸说明,弄清施工要求。

2 施工时,安装人员要及时做好详细的施工记录,不能漏填。

3 施工中要把好程序关,操作关,质量检验关。

4 做好设备的保护工作,附属的零配件等要妥善保管,易锈蚀的螺栓等零件要涂油保护。

5 安装回转式格栅清污机前,要彻底清除设备 的泥土、焊渣、铁锈等脏物,特别是配合表面不能叩碰。

6 施工中要遵守安全条例中相关规定,戴好安全帽、穿工作鞋,并正确使用劳动保护用品。7 吊装设备时要有专业人员指挥,不得碰撞损伤设备。
8 严禁在悬吊重物下工作或站人,以防起重机或吊索下落时伤人。

9  灌浆前必须彻底清除基础表面的灰尘及杂物,并在基础表面洒水湿润,基础表面局部有积水时,可用压缩空气吹除。

10 灌浆过程中要有工具捣实,不能有空隙,灌浆的材料符合有关技术文件要求。  回转式格栅清污机防腐:喷砂除锈+环氧富锌底漆+氯化橡胶中间漆+氯化橡胶面漆封闭。其保护能力在20年以上

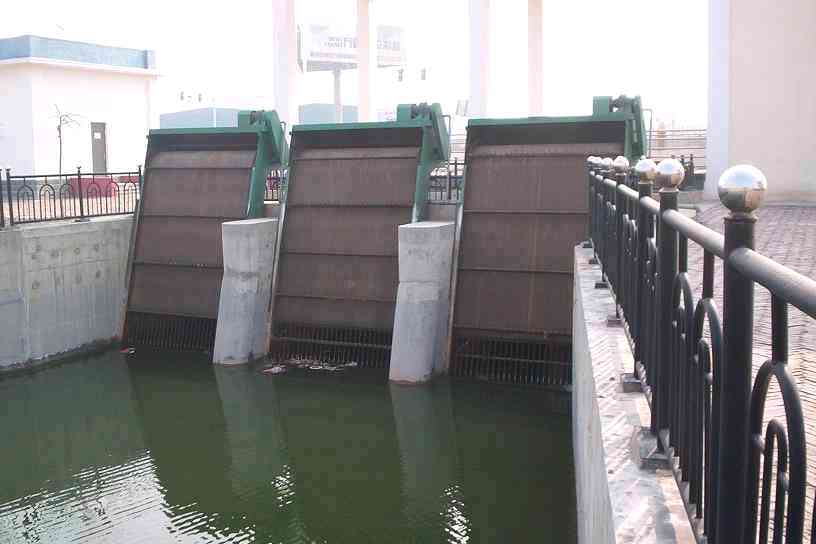

回转式格栅清污机安装现场

回转式格栅清污机常见故障及排除方法

 1。在运转中出现电机正常运转而耙齿不运转。

 故障原因:设备过载而导致过载安全销被切断。

 排除方法:

 (1)将安全罩卸去更换过载安全销。

(2)查清设备过载原因,主要看是否有杂物卡主耙齿。

(3)如有杂物卡主耙齿链,清除杂物后方可开机。

 注:更换过载安全销时,可参照过载安全销装配示意图。

2.耙齿断裂、更换耙齿步骤


1)用手摇把插入电机尾部方榫内,将断裂耙齿所在的耙齿轴摇至检修孔,或采用电控箱上的点动开关控制电机减速机,将断裂耙齿所在的耙齿运转至检修孔。

 (2)卸去检修孔边板手把(参见回转式格删除污机检修图示)。

(3)用铁棒将耙齿链卡住。

(4)用卡簧钳将断裂耙齿所在的两根耙齿轴两端的卡簧卸去(卡簧部位见检修图示)。
(5)将两根耙齿轴抽出,去除断裂的耙齿,装上新耙齿,再将耙齿轴插入,依次将卡簧装上。
(6)装好检修孔边板手把即可。

回转式格栅清污机常维护及保养

1.在运转过程中,如有纤维杂物等缠绕阻塞耙齿链时,应及时清理,以免影响面器的正常运转。

2.在机器正常运转时,每隔二个月,须用黄油枪在各润滑部位的油嘴中注一次钙基润滑油脂。

 3。减速器中的润滑油须定期更换,一般设备投入正常使用运转半个月后须更换新油。以后每 隔三个月换一次油。平时应注意减速器油位。

回转式格栅清污机安装现场
