渠道用闸门渠道用手动闸门订货单位

渠道用闸门渠道用手动闸门订货单位
供应数量:
75
发布日期:
2019/3/25
有效日期:
2020/3/25
原 产 地:
河北省新河县
已获点击:
75
产品报价:
  [详细资料]

渠道用闸门结构:

渠道用闸门由阀座(阀体)、阀板、密封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口,结构紧密,作业牢靠,无需人力操作启闭力来自水源压力,当扣门内的水压大于扣门外侧压力则翻开;反之则封闭。

渠道用闸门规范:

供水排水渠道用铸铁闸门适用范围

本规范规矩了渠道用闸门的产品分类、技能要求、实验办法、查验规矩、标志、包装、运送及储存。

本规范适用于供水、排水工程用的铸铁制闸门。引用规范GB1176铸造铜合金技能条件GB1220不锈钢棒GB4216.22.5巴灰铸铁管法兰规范GB?4216.9灰铸铁管法兰用石棉橡胶垫片规范GB4216.10灰铸铁管法兰及垫片技能条件GB6414??铸件规范公役GB9439灰铸铁件YB?3211涂漆通用技能条件YB3214包装通用技能条件

适用介质:水,河水,江水,海水,日子,工业污水。

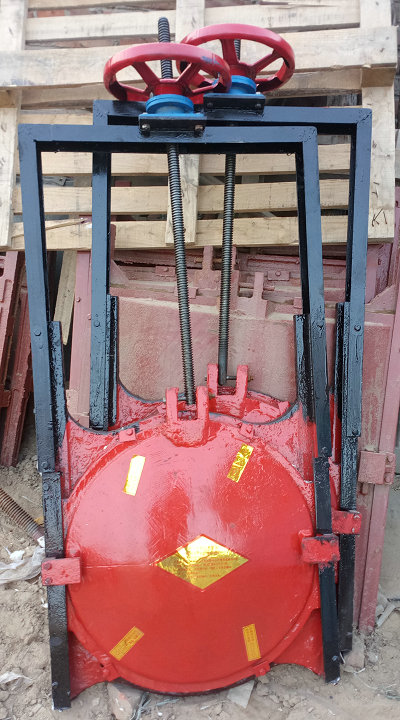

渠道用闸门

渠道用闸门的安装过程。
   1、渠道用闸门设备前用塞尺查看铸铁闸口的上、下密封面的空位,必定要将空位坚持在0.1mm以内,假定空位超支,可以在超支处的门框欠好垫入适合的斜铁,趁便将地脚螺栓逐步的旋松,直到空位合格连续。

2、将闸门起吊到设备方位:用起重机起吊铸铁闸口时运用闸口的地脚螺栓孔起吊,尽量使门的门体和门框一同体起吊,当闸门的体积太大,或许由于现场方位无法进行全体起吊时,可以将门体与门框拆解后别离起吊,但保护好密封面。

3、灌溉混泥土:装闸门时,原有的水泥板会有损坏,所以在闸门四周的混凝土面板上用细砂浆混凝土进行二次灌溉,抵达固定的意图。需求留心的是不得选用素混凝土,灌溉后要用振动泵捣固坚实。当二次灌溉混凝土彻底凝集后,还应对固定螺母进行查看。
 渠道用闸门技术阐明
  1、渠道用铸铁闸门的规划、制作、查验和查验等都契合CJ/T3006-92《供水排水用铸铁闸门》规范。
2、闸门为下开式明杆铸铁镶铜闸口,其向上为关,向下为开。闸口附壁式设备,闸门门框通过混凝土二次灌溉固定,便利、牢靠。
3、渠道用闸门铸件经时效处理,消除铸件的内应力,安稳组织结构,改善铸件的机械功用,确保闸口在运送和设备进程中不变形。
4、渠道用闸门在规划时确保闸板、闸框在正常厚度基础上留有2mm的腐蚀裕度,确保闸门运用寿命长。
5、闸板、闸框的规划按最大作业水头,其拉伸、紧缩和剪切强度的安全系数大于5, 挠度确保小于构件长度的1/1500 。
6、导轨按最大作业水头规划,其拉伸、紧缩和剪切强度的安全系数大于5。中小口径闸门的导轨与门框浇注成一体,大口径闸门的导轨左右
 对称组织用螺栓及定位销与门框二侧端部联接,确保受力后不开裂与坠落。
7、渠道用闸门、闸板上端的吊耳与闸板相连。中小口径闸门的吊耳与门板浇注成一体,大口径闸口的吊耳用螺栓及定位销与门板联接,吊耳的受力点位于闸板中心线,
 在最大水头启闭时,其拉伸紧缩和剪切强度的安全系数大于5,吊耳厚度规划比国家规范规矩的厚度大,能确保受力后不开裂与拉脱。吊耳与丝杆通过销轴联接,增大销轴直径确保销轴受力后不变形。
8、渠道用闸门、闸门密封座选用铜合金密封条精细加工而成,密封座板厚为10mm,密封作业外表无划痕、裂纹和气孔等缺点。
9、通过精细加工和组装,闸框密封面与闸板密封面空位小于0.1mm。闸板与闸框导向槽的空位小于 1.6mm。
10、超卓的产品质量能确保闸门在最大作业水头时,正向密封泄露量≤0.7L/min.m,反向密封泄露量≤1.25L/min.m (密封长度)。
11、闸杆选用不锈钢制成,闸杆的规划按最大作业开闭力,其拉伸紧缩和剪切强度的安全系数大于2。闸杆的传动螺纹规划为梯形螺纹,传动活络牢靠。当螺杆细长比(提高杆长度/螺杆外径)4H/d>200时要设置轴导架来安靖螺杆的正常作业,轴导架距闸口吊耳距离大于闸门最大开启。

渠道用闸门

渠道用闸门

 渠道用闸门主要技术参数

参数 名称

渗水量(L/min.m)

最大 水头 M

工作 介质

安装 主式

正常水 压方向

门框距 边壁距离



正向

反向



镶铜铸铁圆闸门

0.72

1.25

正向10 反向2.5

水或污水

沿垂迎水

正面迎水

>300



镶铜铸铁方闸门



双向镶铜铸铜圆闸门

0.72

0.72

正反向10



双向镶铜铸铜方闸门



注:水头超过10m的闸门需另外注明。
2、渠道用闸门 主要零件材料

零件名称

材料



门框、闸板、导轨

HT200



螺杆

1Cr13或2Cr13



密封面

ZCu58-2-2



渠道用闸门安装形式

渠道用闸门安装示意图
