泵站用螺杆式启闭机、国标产品,型号齐全

泵站用螺杆式启闭机、国标产品,型号齐全
供应数量:
69
发布日期:
2019/3/10
有效日期:
2020/3/10
原 产 地:
河北省新河县
已获点击:
69
产品报价:
  [详细资料]

螺杆式启闭机适用于水库、泵站、河道、渠道、泵站用螺杆式启闭机,又分为单吊和双吊点,当闸门宽度超过2.5米的时候,应选用双吊点螺杆式启闭机,和双吊点闸门。

泵站用螺杆式启闭机结构简单,操作方便,借中间承重螺杆 之升降作用达到启闭的目的。它与卷扬式启闭机不同,具有一定的闭门力。泵站用螺杆式启闭机驱动为电动或手摇两用型式,以电动启闭为 主,而手摇只供停电或检修时使用。

泵站用螺杆式启闭机的工作原理:

泵站用螺杆式启闭机的 结构及工作原理 启闭机的传动,由电动机通过安 全联轴节,锥齿轮减速机带动承重螺 母,由承重螺母的螺纹作用,螺杆即 作升降的移动,从而使闸门开启或关 闭。闸门的开启或降落高度可由指示 器的标尺上读出。若使用手摇启闭 时,必须首先切断电源,严防电动机 运转打伤操作人员。 为了防止启闭机启门时超过扬程,导致压弯螺杆或发生事故,在指 示器箱体内装有上、下两只行程开 关,上端行程开关位置根据用户要求 在工地安装调整后固定,螺杆上下移 动到极限位置时,通过撞块压紧行程 开关的触点来切断电源。 安全联轴节不论在使用电动或 手摇前均必须按闭门力进行弹簧的 压力调整,未经调整不得使力。

单吊点泵站用螺杆式启闭机

泵站用螺杆式启闭机安装调试

启闭机安装前,一定要检查各零件是否良好,润滑油是否上足,螺栓有无松动,与其有关技术数据是否相符。安装时,一定要调整好角度;斜拉式启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直于闸台上横梁的平行线;要与闸板吊耳孔吻合平行,避免螺杆倾斜,造成局部受力而损坏机件。启闭机安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后,方可正式运行。在载荷运行一段时间后,要进行首次保养,把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗干净,涂上润滑油,密封严实,继续使用。

双吊点泵站用螺杆式启闭机

泵站用螺杆式启闭机必要保养与维修:

泵站用螺杆式启闭机的保养工作,对保证启闭机正常运转 起着决定性作用,操作时应注意以下 几点:(1)操作前应检查各部分的螺栓 坚固情况,尤其是安全联轴节,连接 轴的连接情况,如有松动,应立即拧 紧。

(2)操作时应注意指示器的指针 移动位置,借以了解闸门启闭位置。

(3)各种传动部分齿轮的润滑油风、雪、霜、雨后,应注意螺母的防锈 工作,及时的清除锈迹,加涂黄油,以 保证启闭机强度。

(4)要定期检查螺母的磨损情况, 如磨损严重,应及时调换新螺母。

(5)螺杆长度应与所允许的闭门 力相适应,使用时应严格按规定的闭 门力使用,不得超过。闭门力与弹簧 调整情况见表

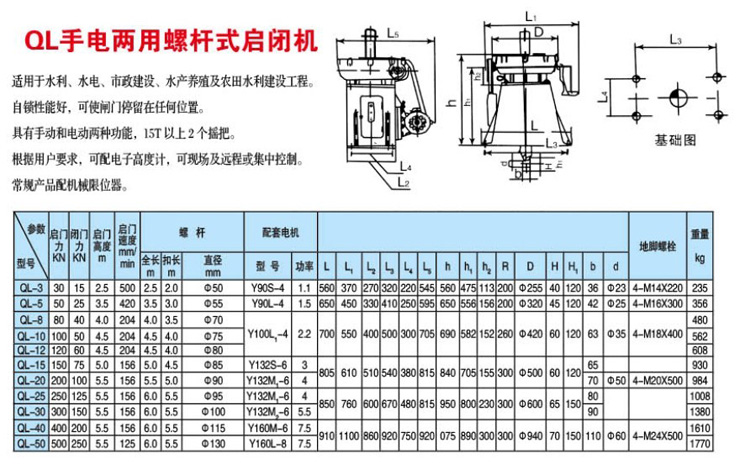

泵站用螺杆式启闭机参数

泵站用螺杆式启闭机的维修:

泵站启闭机的维护 螺杆式启闭机可承受压力及拉 力,使用范围较广。常发生的故障有螺杆弯曲和承重螺母与推力轴承的 磨损等

1、螺杆弯曲的原因及修理方法 螺杆弯曲的原因:闸门开度指示 器不准确或限位开关失灵,当闸门全 关后继续向下关闭;动力机操作错 误,使已经全关状态的闸门,继续关 闭;关门时,闸门突然卡阻或底坎上 有块石等障碍物受阻;违反操作规 程,使闭门力超过螺杆允许压力;螺 杆和连杆的长细比超过容许最大限度或导向布置间距过大;安装的螺 杆、连杆的误差偏大,关门时发生卡 阻。

修理方法:可采用压重物、杠杆、 千斤顶、矫正器、压力机和加热等矫 正方法。螺杆经过矫正后,其不垂直 度应控制为:每 0。5 m 长不超过 0。15 mm,总长度不大于 5 m 时,不超过 0。7 mm;总长度 5~10 m 时,不得超过 1 mm。若超过上述标准,需继续进行 矫正为了防止再次弯曲,螺杆矫正后, 应针对产生弯曲的原因进行处理。如 精确调整闸门开度指示器,修复、调 整限位开关,安装限位螺母,调整安 全联轴器,调整螺杆和连杆的长细比 与导向点,调整螺杆的安装位置等。

2、承重螺母磨损的修理 螺杆启闭机的启闭力是由螺母 与螺杆的螺纹面之间的斜面接触作 用产生的。如润滑条件差,承重螺母 易磨损,特别是螺杆偏斜、弯曲后,使 螺母受力不均,磨损更为加剧。承重 螺母的磨损超过设计要求时,应更换 新件,以免引起坠门事故。 螺母螺纹若产生破碎及裂纹等 缺陷,应更换新螺母。更换时螺母螺 纹中心线对推力轴承配合面的不垂 直度应在允许公差范围之内。 3、推力轴承磨损的修理 螺杆启闭机轴承一般采用球形 或锥柱推力轴承。如推力轴承磨损过 大或钢球(锥柱)及推力轴承座等发 生微裂时,应更换新件、

泵站用螺杆式启闭机、铸铁闸门安装现场
