PGZ-渠道闸门型号齐全、厂家负责安装

PGZ-渠道闸门型号齐全、厂家负责安装
供应数量:
150
发布日期:
2019/2/26
有效日期:
2020/2/26
原 产 地:
河北省新河县
已获点击:
150
产品报价:
  [详细资料]

渠道闸门型号齐全、厂家负责安装

渠道闸门主要性能指标:

1、闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

2、密封面每米长度渗水量:正向≤0。7L/min ·m 反向≤1。25L/min ·m c)公称压力≤0。1Mpa;密封试验压力0。1Mpa。

3、工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水PH值:5~10

4、安装位置:正常状态下正向迎水、处于铅垂状态。

5、工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m

6、启闭速度:不小于0.2m/min,不大于1.5m/min。

7、闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜

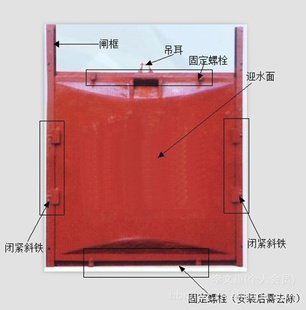

渠道闸门结构

渠道闸门工作原理:

渠道闸门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动闸门门体上下运行,达到截断或疏通水流作用。
2。 渠道闸门技术参数 圆闸门的公称直径DN,矩形闸门的宽×高(A×B)

渠道闸门参数型号

型号

通径D

A

A1

B

B1

C

D1

E

H

b

φd

4-φd1

ZMY-300

300

407

300

150

75

200

320

44

562

20

16

4-φ22

ZMY-400

400

524

400

206

122

256

420

51

750

25

20

4-φ25

ZMY-500

500

644

500

236

135

312

520

60

870

25

20

4-φ25

ZMY-600

600

764

600

255

152

368

620

60

983

25

20

4-φ26

ZMY-700

700

884

700

280

158

430

724

74

1262

30

25

4-φ28

ZMY-800

800

984

800

280

158

478

824

74

1392

30

25

4-φ28

ZMY-900

900

1105

900

340

170

525

928

105

1750

30

25

4-φ32

ZMY-1000

1000

1205

1000

370

190

590

1030

110

1828

35

30

4-φ32

ZMY-1200

1200

1425

1200

405

220

695

1232

115

2182

35

30

4-φ32

ZMY-1500

1500

1766

1500

425

225

840

1536

115

2933

80

30

4-φ32

渠道闸门产品参数--渠道闸门型号齐全、厂家负责安装

渠道铸铁闸门门板

1、门板应全体铸造,闸孔在400mm及其以上时应设置加强肋。

2、门板应按作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。

3、门板的厚度应在核算厚度上增加2mm的腐蚀裕量。

4、闸孔规范在600mm及其以上时,门板的上端应设置设备用吊环或吊孔。

渠道闸门结构

渠道闸门门框

1、门框应全体铸造,在作业水头下,其拉伸、紧缩和剪切强度的安全系数不小于5。

2、门框的厚度应在核算厚度上增加2mm的腐蚀裕量。

3、关于墙管联接式圆闸口,其门框法兰的联接规范应契合GB4216.2的规矩,法兰螺栓孔应在笔直中心线的二侧对称均布。

4、法兰螺栓孔d0的轴线相关于法兰的孔轴线的方位度公役Φt应契合表1的.

5、墙管式闸口与墙管联接之间应设有止水垫片,其垫片应契合GB?4216.9及GB4216.10规矩。

6、墙式闸口与墙面接合的门框外表,应坚持平坦。

7、门框(含导轨)的任一外侧应机加工一条与导轨平行且贯穿的垂线作设备闸口基准。

渠道闸门导轨

1、导轨应按作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5。在门板翻开到方位时,其导轨的顶端应高于门板的水平中心线。

2、导轨可用螺栓(螺钉)与门框相接,或与门框全体铸造。

渠道闸门密封座、止水面

1、密封座应别离置于经机加工的门框和门板的相应方位上,用与密封座相同资料制作的沉头螺钉紧固。在启闭门板进程中,不能变形和松动,螺钉头部与密封座作业面一同精加工,其外表粗糙度不大于3。2μm。密封座作业外表不得有划痕、裂缝和气孔等缺点。

2、密封座的板厚,应契合表2规矩。

3、吊耳或吊块螺母。

4、门板的上端应设吊耳或吊块螺母,以与门杆联接。吊耳或吊块螺母的受力点尽量挨近门板的重心垂线。在最大作业水头启闭时,其拉伸、紧缩和剪切强度和安全系数不小于5吊耳可与门板全体铸造或用螺栓(螺钉)与门板联接。

渠道闸门现货

渠道闸门孔口规范

 板厚≤700≥6>700-1100?≥8>1100-2000≥12>2000-3000≥14

注:矩形闸门的密封座厚度以闸孔的长边规范为准。

 吊块螺母与门板的联接结构,应能避免吊块在门板的螺母匣中翻滚,关于明杆式闸门,吊块螺母为一般螺纹,可用销或螺钉固定,关于暗杆式闸口,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。

 渠道闸门传动螺杆

 传动用螺杆应按最大作业翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数不小于5,螺杆的柔度不大于200。

渠道闸门楔紧设备

1、在闸门二侧有必要设置可调度的楔紧设备。楔紧副(如楔块与楔块、楔块与偏疼销等)两楔紧面的外表粗糙度不大于3.2μm。2.7.2楔紧件用螺钉(螺柱)别离固定在门板及门框上。

2.销轴与螺钉、螺栓等紧固件

 悉数设备螺钉、螺栓、螺母、地脚螺栓和销轴等应按最大翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数应不小于5铸铁闸口设备进程详解。编制:新河县世诚水工机械厂

渠道闸门是一种直升直降式平面或孤形滑动闸门,首要是靠螺杆启闭机来翻开和封闭。启闭机带动闸门门体上下作业,抵达疏通和截阻水流的效果。

渠道闸门最大的特征是防腐蚀性强。铸铁闸口由闸框和闸口、压块等几部份组成,但铸铁闸口和钢闸口最大的不同是这些部件是一个全体,有必要全体设备

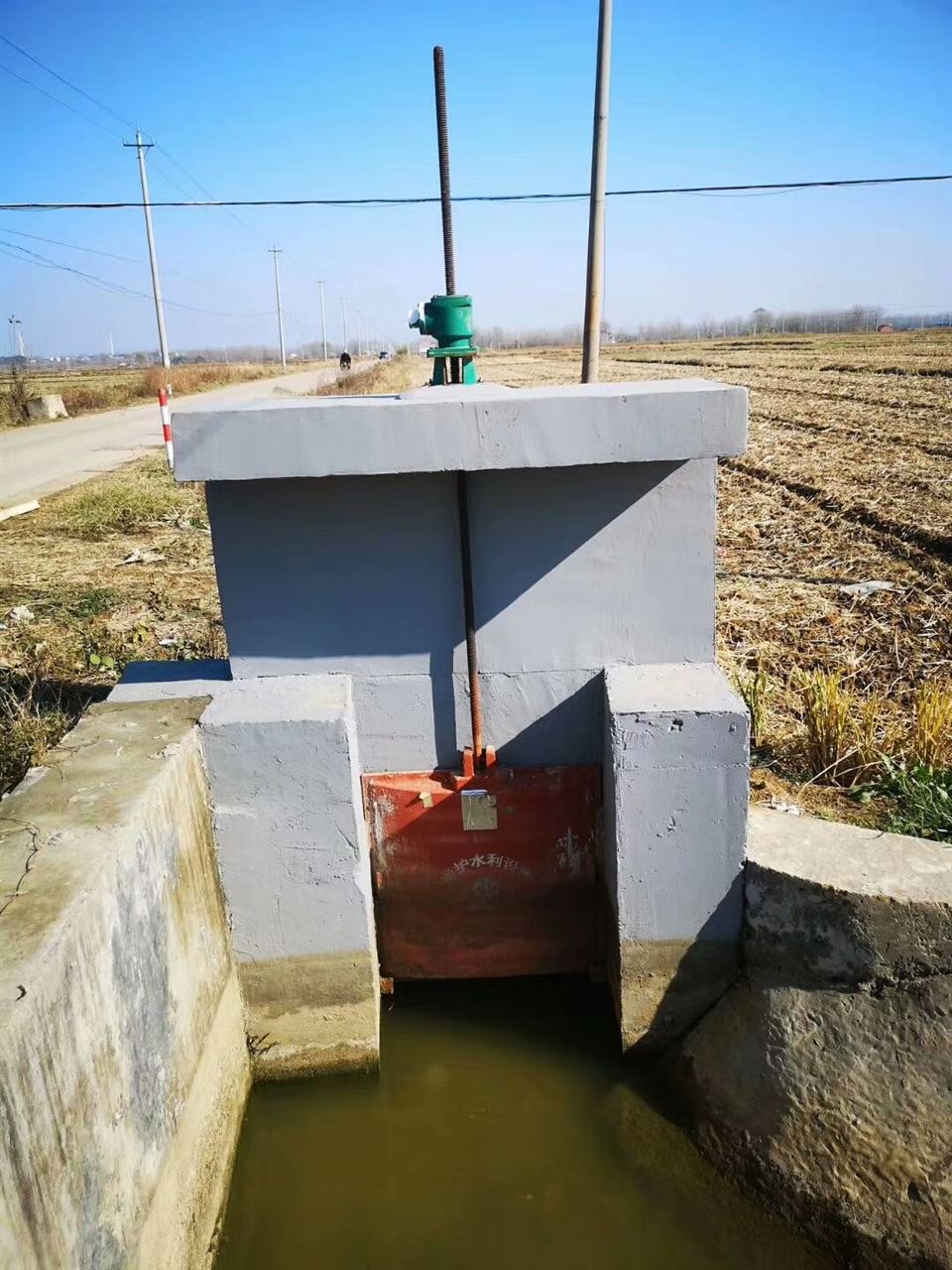

渠道闸门安装完毕
